    基桩高应变检测仪

    2019-07-31 15:50:43  来源:广州市博迅实验仪器有

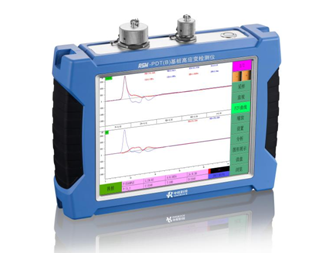

     RSM-PDT(B)基桩高应变检测仪

    产品用途:
    1. 基桩高应变承载力检测
    2. 基桩低应变反射波法完整性检测
    符合规范:
    《建筑基桩检测技术规范》(JGJ 106-2014)
    《公路工程基桩动测技术规程》(JTG/TF81-01-2004)
    《铁路工程基桩无损检测规程》(TB 10218-2008)
    Standard Test Method for High Strain Dynamic Testing of Deep Foundations 》(ASTM D4945-12)
    技术特点:
    1. 独创瞬时浮点放大技术,动态范围大,信噪比高,兼顾强、弱信号的不失真采集;
    2. 可拆卸锂电池,支持座充,可另配备用电池,保障野外工作不间断;
    3. 支持中英文双语操作;
    4. 应变电桥全自动调平衡,降低应变环初始变形对信号采集的影响,消除信号零漂;
    5. 具有浅部缺陷的三维修正功能,缺陷定位准确;
    6. 内置蓝牙、Wifi,具有实时监控无线上传的功能;
    7. 信号采集节奏快,可以完成60锤/分钟信号采集工作,实时打桩监控测试;
    8. 采用8.4寸真彩液晶显示屏,曲线清晰直观,背光可调;
    9. 高强度工程塑料机壳,体积小、重量轻、便携式,操作简单;
    10. 实时进行现场传感器安装状态自检;
    11. 触摸屏操作,软件界面友好,操作简单;
    12. 现场即现Case法分析结果,F-ZV曲线,上下行波曲线;
    13. 屏幕亮度可调,适合在各种光照条件下使用;
    14. 背景颜色和曲线颜色可调,满足客户需求。
    性能指标:
    RSM-PDT(B)
    显示方式 8.4真彩液晶显示屏
    分辨率:800×600背光可调
    供电模式 可拆卸锂电池,支持座充
    续航时间≥8h
    存储量 16G 电子硬盘 操作方式 触摸屏
    主控系统 低功耗嵌入式系统
    主频≥1GHz 内存:512M
    通道数 高应变:四个通道
    低应变:一个通道
    采样间隔 高应变:10~500μs 分档可调
    低应变:5~1000μs连续可调
    采集模式 两道加速度+两道应变
    浮点放大倍数 1~256 传感器 压电式加速度计、应变环
    记录长度 1k 触发电平 七档可选
    A/D转换精度 24位瞬时浮点 工作温度  -20~+55℃
    系统噪声电压 <20μV 机壳 高强度工程塑料
    动态范围 ≥100dB 外形尺寸 255×180×60mm
    数据导出方式 USB 重量 1.8kg (含锂电池)
    频带宽度 速度通道:2~12000Hz
    应变通道:0~12000Hz

    标准配置:
    序号 名  称 数 量 规格型号
    1 基桩高应变检测仪 1 RSM-PDT(B)
    2 高应变测试电缆 1 pdi-20m
    3 高应变应变环 2 CYB-YB-F1Kpdi-5m
    4 高应变电压型加速度计(4芯) 2 pdi-5m
    5 电源充电器 1 8.4V 5A
    6 U盘 1
    7 触摸笔 1
    9 黄色手提箱 1 主机箱
    9 膨胀螺栓 1
    10 黄色手提箱 1 配件箱
    可选配件:
    序号 项   目 规  格 价  格 用 途
    1 高灵敏度加速度计及连接电缆 20米 2000元/套 低应变测试用
    2 低应变手锤   600元/套 低应变测试用
    3 高应变信号处理及拟合分析软件 Cap-wap 20000元/套 高应变拟合计算桩基承载力
    4 高应变测试电缆 20米 2000元/根 高应变测试用
    5 高应变前放电压型加速度计 5米 5000元/对 含底座、高应变测试用
    6 高应变应变环 5米 3000元/对 高应变测试用
